香港赛马会演艺剧院

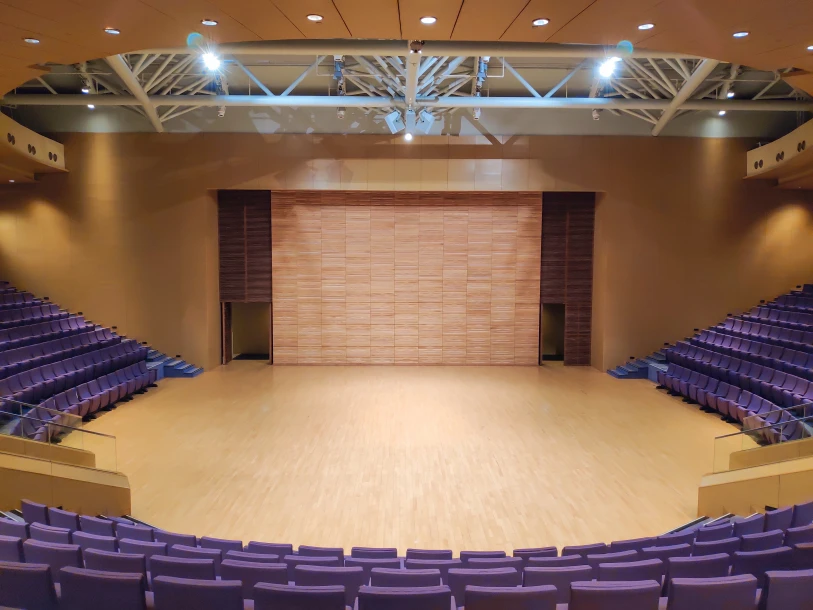

• 三向舞台; 平面台板
• 台面铺设榉木跳舞地板
• 台面安全载重: 500公斤/平方米

演区面积

• U形舞台设计: 大约 16米阔 x 17米深

固定装置

• 活动反音板设於观众席后方, 每组可选择反声或吸声效果

悬挂系统

• 1组16米长之电动吊杆置於台后原木背墙前, 吊杆最高可离台面8.2米, 安全负重500公斤
• 舞台顶之主力棚架内, 共装置有4组固定灯光吊杆, 吊杆高度离台面11米, 每组安全负重500公斤
• 观众席后方两边各设有1组灯光吊杆, 吊杆高度离地面由2.95米至3.5米, 每边安全负重1000公斤

化妆间

2间配备有密码门锁之化妆间共可容纳14人使用

• 化妆间A设於台右可供7人使用
• 化妆间B设於台左可供7人使用
• 化妆间内备有淋浴及洗手间设施

舞台配备

• "Genie" AWP-40S 油压升降工作台 (工作平台最高可升至12米)

(须要场地管理之允许及有操作经验者方可使用)

音乐设施

• 演奏专用椅 x 80
• 谱架 x 80

控制室

• 位於观众席后方

调控台

• ETC EOS GIO (DMX_2048)调光控制台
• ETC Sensor HSR 调光器, 总调光器回路60个, 单一回路最大负载2.5千瓦
• 调光器回路及灯具回路可独立接驳

灯具

各灯具巳分布於场内固定位置

• Seachanger Wash 转色器配合 ETC Source 4 26度 750千瓦 x 16 (用作舞台头顶灯光)
• ETC Source 4 26度 750千瓦 x 12 (用作舞台头顶灯光)
• ETC Source 4 26度 750千瓦 x 20 (用作舞台面光灯光)
• ETC VIVID LED 42寸 x 8 (用作天幕灯光)
• VARI-LITE VL1100 TSD x 14 (主要用作舞台头顶效果灯)

追光

• Robert Juliat Manon 1.2千瓦 HMI x 2

灯光位置

• 舞台顶之主力棚架内, 共装置有4组固定灯光吊杆, 吊杆高度离台面11米, 每组安全负重500公斤
• 观众席后方两边各设有1组灯光吊杆, 吊杆高度离地面由2.95米至3.5米, 每边安全负重1000公斤

辅助电力装置 (220v 50Hz)

• 控制室可提供63安培
• 连接 - 端子台
• 需要电业工程人员及承办商签发WR1

控制室

• 位於观众席座后方中央

主调音台

Yamaha QL5数码式调音台

• 本机输入及输出: 32路输入及16路输出
• 输入混音频道: 64个单声道及8对双声道
• 汇流排: 16个混合及8个阵矩
• 推杆: 32+2

** 讯号处理器材

• BSS FCS960均衡器
• BSS DPR系列之压缩 / 限声器
• Lexicon PCM70混响器
• XTA GQ600均衡器
• Yamaha SPX990多功能效果处理器

** 重播设备

• Tascam CD-01U PRO专业级镭射光碟播放机
• Tascam SS-CDR200多媒体播放 / 录音机

** 麦克风

动圈式:

• AKG: D12VR, D541E, D90S
• AUDIX: D4, OM6
• Electro-Voice: RE20
• Sennheiser: BF531, e 835-S, MD421, MD422, MD738FE
• Shure Beta57A, Beta58, SM57, SM58

电容式:

• AKG: CK1, GN30, GN50
• AUDIX: M1250
• DPA: dfacto II FA4018, SC4098-BX45, 4099, 2011C
• Neumann: KM140, KM184
• Ramsa: WM-S5E
• Sennheiser:  BF5032
• Shure SM85, SM87

** 无线麦克风

• Sennheiser Evolution 500 series系列配备领呔夹式或手持式麦克峰

固定扬声系统

• 主要为双声道扬声系统, 每组由1个d&b Qi7音箱及1个d&b Qi SUB 超低频音箱所组成
• 悬於剧院头顶之中央扬声系统, 由3个d&b Qi7音箱组成

** 流动扬声器

• Fender: SPL-1282
• Sound Project: X-act 有源式音箱

剧院通讯系统

• 内部通话系统连通剧院内所有控制点
• Telex 无线内部通话系统
• 化妆间中央广播系统
• 红外线舞台监察器
• 现场监察电视设於控制室、后台及化妆间
• 大堂设有转播电视机, 供来宾在等候进场前收看

控制室

• 位於观众席最后中央

投影幕

• Oray 哑白色电动投影幕, 11米阔 x 7.5米高
• 最大投影面积: 4:3画面比例: 10米阔 x 7.5米高; 16:9画面比例: 10.8米阔 x 6米高

投影机电动升降台及位置

• 设於观众席后方中央天花顶
• 投影距离: 23.5米
• SVS 7系列之投影机电动升降台: 可容纳不大於0.75米阔 x 1.2米深 x 0.6米高之投影机, 安全负重100公斤
• 可提供32安培单相电力
